  • 立式單級消防泵XBD-L型

XBD-L型立式單級消防泵

· 流量範圍:5-100L/S

· 電機級數:2級/4級

· 介質溫度:≤80°度

· 進出口直徑:25mm-300mm

· 大允許進口壓力:0.4Mpa

· 壓力範圍:0.31-2.0MPa

全國熱線

400-018-2008


Equipment introduction金陵奇峰XBD-L型立式單級消防泵産品簡介

XBD-L型電動機消防泵(立式單級消防泵組)系列是我(wǒ)公司根據新的消防泵标準及消防産品的強制性認證要求而設計開發的新一代管道式消防泵,其性能、技術條件符合國家标準GB6245《消防泵》要求。


 産品·優勢
    PRODUCT ADVANTAGES
  • 外形美觀

     泵體電機直連式,結構緊湊;泵體設置加強筋,外形美觀。

  • 鑄件工藝

    采用樹脂砂造型,過流部件的模具采用數控成型,保證了部件的尺寸精度及表面的光潔度。

  • 采用國家消防标準

    符合國家标準GB6245-2006,泵軸及葉輪均采用304不鏽鋼材質。

  • 優化設計

    采用FEM優化設計産品主要結構件,複核零件的結構設計合理性及抗載荷要求。

  • 金陵奇峰IH型不鏽鋼化工泵參數

    流量範圍:5-100L/S

    電機級數:2級/4級

    介質溫度:≤80°度

    進出口直徑:25mm-300mm


  • 金陵奇峰XBD-L型立式單級消參數

    大允許進口壓力:0.4Mpa

    壓力範圍:0.31-2.0MPa

    進出口法蘭壓力等級:1.6Mpa



 技術·參數

   TECHNICAL PARAMETER

型 号 流量Q
(L/s)
出口壓力
(MPa)
轉速
(r/min)
功率
(kW)
效率
(%)
XBD3.0/5-50(65) 5 0.30 2900 4 63
XBD3.2/5-50(65) 0.32
XBD3.4/5-50(65) 0.34
XBD4.6/5-50(65) 5 0.46 2900 7.5 58
XBD4.8/5-50(65) 0.48
XBD5.0/5-50(65) 0.50
XBD7.6/5-50(65) 5 0.76 2900 15 50
XBD7.8/5-50(65) 0.78
XBD8.0/5-50(65) 0.80
XBD11/5-50(65) 5 1.10 2900 30 40
XBD12/5-50(65) 1.20
XBD12.5/5-50(65) 1.25
XBD3.0/10-65(80) 10 0.30 2900 7.5 71
XBD3.2/10-65(80) 0.32
XBD3.4/10-65(80) 0.34
XBD4.6/10-65(80) 10 0.46 2900 15 67
XBD4.8/10-65(80) 0.48
XBD5.0/10-65(80) 0.50
XBD7.6/10-65(80) 10 0.76 2900 22 59
XBD7.8/10-65(80)
XBD8.0/10-65(80)
0.78
0.80
XBD11/10-65(80) 10 1.10 2900 37 54
XBD12/10-65(80) 1.20
XBD12.5/10-65(80) 1.25
XBD3.0/25-80(100) 25 0.30 2900 15 76
XBD3.2/25-80(100) 0.32
XBD3.4/25-80(100) 0.34
XBD4.6/25-80(100) 25 0.46 2900 22 74
XBD4.8/25-80(100) 0.48
XBD5.0/25-80(100) 0.50
XBD7.6/25-80100 25 0.76 2900 37 69
XBD7.8/25-80(100) 0.78
XBD8.0/25-80(100) 0.80
XBD11/25-80(100) 25 1.10 2900 75 66
XBD12/25-80(100) 1.20
XBD12.5/25-80(100) 1.25
XBD13/25-80(100) 25 1.30 2900 90 57
XBD14/25-80(100) 1.40
XBD15/25-80(100) 1.50
XBD3.0/45-100(125) 45 0.30 2900 22 73
XBD3.2/45-100(125) 0.32
XBD3.4/45-100(125) 0.34
XBD4.6/45-100(125) 45 0.46 2900 37 77
XBD4.8/45-100(125) 0.48
XBD5.0/45-100(125) 0.50
XBD7.6/45-100(125) 45 0.76 2900 55 80
XBD7.8/45-100(125) 0.78
XBD8.0/45-100(125) 0.80
XBD11/45-100(125) 45 1.10 2900 90 70
XBD12/45-100(125) 1.20
XBD12.5/45-100(125) 1.25
XBD2.8/55-150(200) 55 0.28 1450 30 78
XBD3.0/55-150(200) 0.30
XBD3.2/55-150(200) 0.32
XBD4.6/55-150(200) 55 0.46 1450 45 75
XRD4.8/55-150(200) 0.48
XBD5.0/55-150(200) 0.50
XBD7.6/55-150 55 0.76 2900 75 76
XBD7.8/55-150 0.78
XBD8.0/55-150 0.80
XBD11/55-150 55 1.10 2900 110 73
XBD12/55-150 1.20
XBD12.5/55-150 1.25
XBD13/45-150 45 1.30 2900 110 80
XBD14/45-150 1.40
XBD15/45-150 1.50
XBD4.6/100-200 100 0.46 1450 75 81
XBD4.8/100-200 0.48
XBD5.0/100-200 0.50
XBD3.0/150-250 150 0.30 1450 75 80
XBD3.2/150-250 0.32
XBD3.4/150-250 0.34
XBD4.6/140-250 140 0.46 1450 90 72
XBD4.8/140-250 0.48
XBD5.0/140-250 0.50
XBD2.4/200-300 200 0.24 970 75 81
XBD2.6/200-300 0.26
XBD2.8/200-300 0.28
XBD2.8/200-300(350) 200 0.28 1450 90 84
XBD3.0/200-300(350) 0.30
XBD3.2/200-300(350) 0.32
YBD4.0/200-300 200 0.40 970 132 84
XBD4.2/200-300 0.42
XBD4.4/200-300 0.44
XBD4.6/160-300 160 0.46 1450 110 78
XBD4.8/160-300 0.48
XBD5.0/160-300 0.50
XBD4.6/200-350 200 0.46 1450 160 83
XBD4.8/200-350 0.48
XBD5.0/200-350 0.50
XBD2.8/300-400 300 0.28 1450 132 76
XBD3.0/300-400 0.30
XBD3.2/300-400 0.32
XBD2.8/330-500
330 0.28
1450 160 78
XBD3.0/330-500 0.30
XBD3.2/330-500 0.32



 應用·範圍
   apply Range

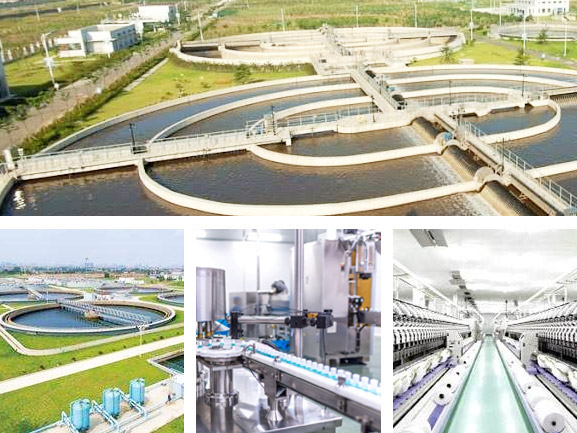

 應用案例
産品應用/Product application XBD-L型立式單級消防泵可應用于工業、民用建築物消防系統(消防栓滅火系統、自動噴淋系統)的供水。
