金陵奇峰專注于plc控制櫃的廠家,十多年來專注生産、研發、定制及銷售于一體企業。plc控制櫃是由一個或多個低壓開關設備和相關控制、測量、信号、保護和調節設備的組合應由制造商連接,以完成内部電氣和機械連接,并與結構部件組裝。plc控制櫃标準尺寸将根據用戶提供的參數制造,以便用戶正确使用。那麽,基本尺寸标準是什麽?讓我(wǒ)們跟随奇峰小編來看看。

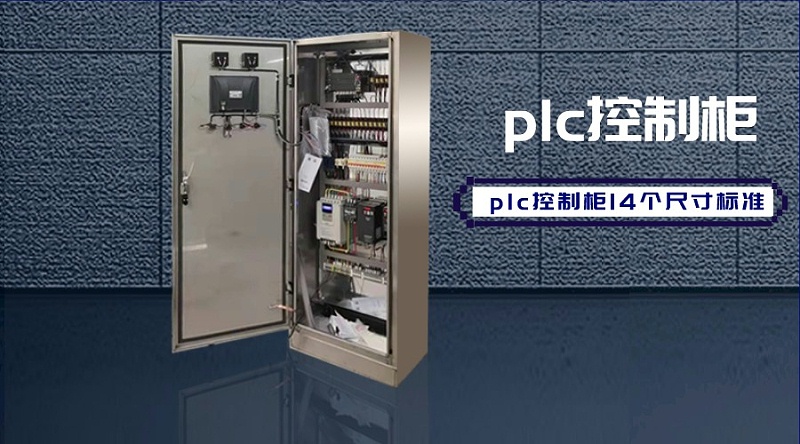

plc控制櫃尺寸标準:
1、plc控制櫃側門、前門、後門爲2.0mm厚冷軋鋼闆,兩側爲1.5mm厚冷軋鋼闆;
2、打開控制櫃前後門,設計前門玻璃窗#40;玻璃窗設計用于觀察PLC及櫃内主要設備的工作狀态,使得門體的整體外觀,多個控制櫃的門控櫃應保持不變後門是雙門。
3、櫃體底部距櫃體底部100mm,蓋闆分前後兩部分。每塊蓋闆兩側線槽附近設置200mm*100mm的出風口。蓋闆應爲2.0 mm厚的鋼闆,帶有加強筋;
4、控制櫃内的設備部件前後安裝,即雙面豎梁結構。前後立梁間隙爲100mm,前立梁表面與前門間隙爲300mm,後立梁與後門間隙爲400mm;
5、排氣扇安裝在控制櫃頂部的中部,熒光管安裝在機櫃前後,熒光管安裝在儀表櫃的後部;
6、機櫃兩側靠近機櫃側闆的垂直橫向凹槽應靠近側闆,以使得機櫃内的淨空間;
7、PLC控制櫃中的S7-300400基闆安裝在隔緣橡膠闆上,基闆與機櫃隔緣;
8、PLC機櫃的部件及其他部件應符合安裝圖;
9、機櫃中的接線是根據本文設計的。機櫃内的短路端子應短路。櫃内接線;多股銅芯軟電線;電纜的規格應嚴格符合布線規範;
10、根據控制盤和PLC控制櫃内電氣元件的安裝尺寸,設計電氣控制櫃内的安裝支架,并标出安裝孔或焊接螺栓的尺寸,或注明匹配方法;
11、根據安裝、調整和維護方便的要求設計開門方式;
12、爲了便于控制櫃内電器的良好通風散熱,應在箱體的适當位置設計通風孔或槽;
13、爲了便于移動,有需要在箱子底部設計吊鈎、抽屜櫃、變頻櫃、吊孔、扶手和活動輪
14、根據盤盒内各電氣元件的尺寸确定整體尺寸和結構方式。
用戶應向廠家提供所需PLC控制櫃的準确參數數據,以避免廠家提供的成品不能滿足自己的工作需要,影響使用,同時也帶來許多不需要的麻煩。
