UPS系列循環屏蔽泵，金陵奇峰南京廠家終身免維護

   金陵奇峰UPS系列循環屏蔽泵由水泵和單相屏蔽式（濕式轉子）電動機兩部分組成，沒有軸封。 采用内循環方式，由泵輸送的液體作爲潤滑劑并冷卻電機，僅有兩個密封墊圈。不會漏水，靜音運行安裝簡單， 終身免維護。冷熱可用，三檔調速。

江蘇奇峰電氣制造有限公司坐落于六朝古都，文化底蘊濃厚的南京。是一家集研發，生産，銷售爲一體的新型企業。自成立以來，一直緻力于水泵及水泵系統解決方案自動化控制系統領域的研發及生産。公司多次和江蘇大學等高校及研究所單位聯手合作，共同開發出一系列新型的産品。已經通過ISO9001:2015産品質量認證證書，重合同守信用企業，整泵獲得《國家防爆電氣設備防爆合格證》企業,江蘇省質量服務誠信AAA級企業等一系列證書的企業。

本公司一直對客戶秉承精短快長優等貼心服務 ：

安裝調試精：老牌技術團隊免費上門調試安裝，不斷完善優化，确保産品平穩效率運行。

交貨周期短：自有500㎡庫房，現貨儲備快至2個工作日内發貨，批量定制類3-7天發貨，保證交期。

響應速度快：7*24h電話熱線，提供産品咨詢、選型、報價、上門調試維護等服務，确保客戶滿意度。

售後質保長：金陵奇峰的泵産品質保長達18個月，維保終身，質保期内質量問題免費維修和更換。

升級服務優：提供産品設備及配套系統升級延伸服務，滿足客戶對于産品需求及自動化控制的需求。

一、UPS系列循環屏蔽泵結構型式

1、電機與水泵一體化結構，水泵與電動機爲同軸連接；

2、電動機定子内側和轉子外側具有屏蔽套，屏蔽套内側和泵内連通；

3、安裝方式分卧式和立式兩種

4、電動機取消了冷卻風扇，通過定子與轉子之間循環介質對電動機進行冷卻，同時采用電動機機座表面冷卻。

二、UPS系列循環屏蔽泵産品特點

1、電機與泵一體化結構，全部采用靜密封，使電泵完全無洩漏；

2、全封閉、無洩漏結構可輸送有毒有害液體物質；

3、采用屏蔽式水冷電機和取消了冷卻風扇使該泵低噪聲靜音運行，适用于對環境噪聲要求高的場合；

4、采用輸送介質潤滑的石墨滑動軸承，使運行噪聲更低且無需人工加油，降低了維護成本；近幾年軸承材質又增加有碳化矽SIC，超硬等，使用壽命優于石墨軸承。

5、立式結構可像閥門一樣安裝于管路上，安裝方便快捷，且維修時隻需将電機與葉輪抽出即可，無需拆除管路。

6、可以配合減震器或減震墊安裝運行，使電泵在運行時噪聲更低。

三、UPS系列循環屏蔽泵具體形式

1、輸送普通物料的基本型；

2、輸送易汽化物料的逆循環型及逆向加壓型；

3、輸送高溫物料的高溫分離型，通常溫度在350度以下；

4、輸送有顆粒的物料的泥漿型；

5、輸送高熔點物料的高熔點型；

6、輸送物料液位低于泵吸入口的自吸型，自吸高度應低于5米。

四、UPS系列循環屏蔽泵應用領域

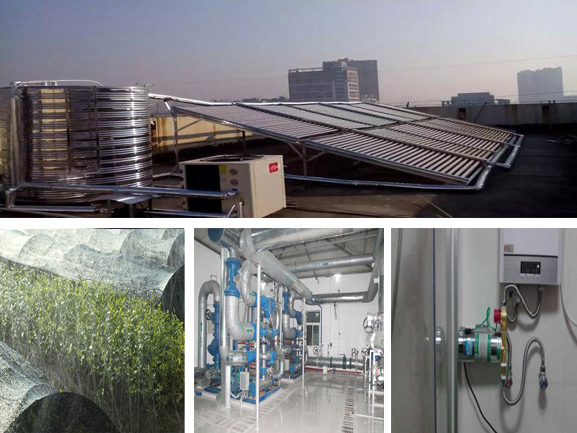

供熱系統，工業循環，空調和制冷循環，家庭熱水器增壓，太陽能熱水系統，自來水壓力不足進行增壓等

五、UPS系列循環屏蔽泵日常維修

1、屏蔽泵試車環節

( 1 ）處理泵内閥門、管路及其附屬件内的異物。

( 2 ）電泵以1 . 1 倍的設計壓力進行氣密性試驗或水壓試驗，檢查無洩漏合格标準。

( 3 ）冷卻水以0 . 4MPa 進行試驗，檢查有無裂紋以及洩漏現象。

( 4 ）根據電氣和接線盒裏的符号正确接線，接線端子根部要用絕緣管固定。

( 5 ）處理泵座及周圍的一切工具和雜物。

( 6 ）檢查各緊固部位的螺栓是否緊固。

( 7 ）檢查循環管線、冷卻系統管路是否暢通

2、UPS系列循環屏蔽泵開車啓動的工作要求

( 1 ）啓動屏蔽泵，當出口壓力表讀數達到額定揚程的1 . 2 倍時，慢慢打開出口閥門。

( 2 ）測定排氣壓力和吸入壓力，TRG 表指示值、壓力和電流是否正常，運轉聲音和振動是否達到要求。逆循環管路流量和旁通管路流量是否暢通，達到要求。

( 3 ）排出壓力過小時，泵爲逆運轉。

( 4 ) TRG 表指示爲紅色區域（過量程）表示屏蔽泵在逆運轉，重新接線。在綠色區域爲0 . 3 以下指示時爲正常運轉。

（5 ）檢查泵内有無混入異物産生的異常聲音和振動等。

  ( 6 ）确定屏蔽泵運轉正常後，再設定出口閥門開度和旁通閥門的開度。

  ( 7 ）記錄泵的工藝流量、旁通流量和逆循環流量。記錄電泵的

3、屏蔽泵啓動後需求檢查的指标、數據

( l ）檢查泵入口壓力、泵出口壓力、壓差。

( 2 ）檢查屏蔽泵TRG 表指示值是否在允許值範圍内。

( 3 ）檢查電壓、電流，是否達到銘牌的額定标準。

( 4 ）檢查有無異常聲音、振動。

( 5 ）檢查緊固部件有無松動、洩漏。

( 6 ）檢查循環管及冷卻系統管路是否暢通。

( 7 ）檢查密封部位有無跑、冒、滴、漏現象。

4、屏蔽泵日常維護的标準

( 1 ）檢查電泵有無異常振動。

( 2 ）檢查屏蔽泵TRG 表的指示是否在允許範圍内。

( 3 ）檢查液體循環管路及冷卻系統管路是否暢通，是否達到設計要求。

( 4）按時檢查壓力、流量和各部位的溫度是否正常，并做好記錄。

( 5 ）經常檢查緊固部位的螺栓有無松動現象及松動後所産生的振動。

( 6 ）檢查各密封部位有無跑、冒、滴、漏情況。

( 7 ）做到設備标牌清晰，周圍環境清潔，設備表面無灰塵、油垢、雜物。

5、屏蔽泵在什麽情況應緊急停車

( 1 ）當屏蔽泵入口斷液時。

( 2 ）當TRG 表指示針在紅區時。

( 3 ）當屏蔽泵内有異常響聲時。

( 4 ）當屏蔽泵劇烈振動時。

( 5 ）當屏蔽泵冷卻水套溫度過高或斷液時。

( 6 ）當電動機過熱時。

6、屏蔽泵檢修安全注意事項

（ 1 ）檢修前，将泵内介質排淨，關閉進出口管路上的閥門或關閉循環管路、冷卻系統上的閥門或加堵盲闆與工藝系統隔絕。

（2 ）認真細緻地做好管路清洗工作，經分析檢驗設備管道處理合格後，辦理設備檢修手續。

  ( 3 ）切斷電源，挂上“禁動牌”或“有人檢修”字樣的标牌後，方可檢修。

  ( 4 ）檢修工具及拆卸、清洗更換的零件，要在規定的地方按順序擺放整齊，做到文明檢修。

7、構成部分

（1）屏蔽泵主要構件是離心泵的葉輪和蝸殼.但由于泵的主體和驅動機都封閉在一個被水泵送介質所充滿的壓力容器内，該壓力容器有靜密封.但卻沒有傳統的旋轉泵動密封.而靜密封比動密封更容易實現完全密封.。以屏蔽泵可以實現完全無洩漏。

（2）屏蔽泵主要被選用爲輸送易燃、易爆、具有劇毒等石油化工液體，以便提高石油化工裝置運行的安全可靠性。

（3）屏蔽泵是用同一根軸将電機的轉子和泵的葉輪固定在一起，然後用屏蔽套将這一組轉子屏蔽住.而電機的定子圍繞在屏蔽套的四周，屏蔽套是由金屬制成的，因此動力可以通過磁力場傳遞給轉子。而整個轉子都在被泵送液體中運轉。而屏蔽的端部靠法蘭或焊接的結構實現靜密封.屏蔽套實際上是一個壓力容器。

（4）除了屏蔽套之外，還有一個部件是循環管.利用泵送液體對軸承潤滑與冷卻，有時也對電機冷卻都起到非常重要的作用。

（5）定子的内表面和轉子的外表面裝有耐腐蝕金屬薄闆制造的定子屏蔽套和轉子屏蔽套。各自端面用耐腐蝕金屬薄闆與它們焊接.與被輸送液體分隔，使定子繞組鐵芯和轉子鐵芯不受浸蝕。

（6）循環管一般是從泵排出口引入少部分被輸送液體(約1%～3%總流量)，經過濾後，通過循環管，先潤滑冷卻軸承後，然後再通過定子屏蔽套與轉子屏蔽套之間的間隙進行冷卻，然後再潤滑冷卻前軸承，經葉輪平衡孔回流到葉輪進口眼。

（7）屏蔽泵的屏蔽套，即定子屏蔽套與轉子屏蔽套，用來防止輸送介質浸人定子繞組和轉子鐵芯。但由于屏蔽套的存在，使電機定子和轉子之間的間隙加大，造成屏蔽套中産生渦流，造成電機性能下降，功率損耗加大。

（8）爲了減少功率損耗，屏蔽電機定子内徑通常比較小，屏蔽套壁厚盡可能薄，屏蔽套材料選用非導磁材料。所以屏蔽電機通常是細長式結構.屏蔽套材料多爲304、304L、316，316L不鏽鋼.哈氏C、钛材料雖然渦流損失小，但成本高，因此較少被選用.屏蔽套厚度一般爲0.2～1mm。

如果您對我(wǒ)們的UPS系列循環屏蔽泵感興趣或者想了解更多産品詳細信息，歡迎點擊我(wǒ)們的在線客服進行咨詢，或者直接撥打全國統一服務熱線，我(wǒ)們期待您的來電！
